Cơ sở kiến thức kỹ thuật
Công nghệ bình xịt đã trở thành một phần không thể thiếu trong bao bì tiêu dùng hiện đại và các ứng dụng công nghiệp. Từ các mặt hàng chăm sóc cá nhân như chất khử mùi và keo xịt tóc đến các mặt hàng thiết yếu trong gia đình như chất khử trùng và thậm chí cả các công thức dược phẩm hoặc ô tô quan trọng, hệ thống bình xịt cung cấp cơ chế phân phối thuận tiện, có kiểm soát và hiệu quả. Trọng tâm của mỗi bình xịt khí dung là một bộ phận được thiết kế kỹ thuật cao và có độ chính xác cao: cái van khí dung .
Trong khi người tiêu dùng chỉ trải nghiệm thao tác nhấn nút đơn giản, hoạt động cơ học cơ bản của van khí dung liên quan đến sự tương tác phức tạp giữa chênh lệch áp suất, khoa học vật liệu và động lực học chất lỏng. Trong hướng dẫn kỹ thuật toàn diện này, chúng tôi sẽ phân tích chính xác van khí dung là gì, mổ xẻ các thành phần cốt lõi của nó, khám phá cơ chế hoạt động của nó và xem xét các loại chính được sử dụng trong các ngành công nghiệp toàn cầu ngày nay.
1. Tìm hiểu khái niệm: Van khí dung là gì?
Van khí dung là một thiết bị cơ khí được thiết kế để bịt kín bình chứa khí dung và điều chỉnh việc phân phối nội dung của nó. Không giống như máy bơm phun truyền thống dựa vào bơm cơ học vật lý để hút chất lỏng lên trên, hệ thống bình xịt là môi trường được điều áp trước. Van đóng vai trò như người gác cổng, giữ lại hỗn hợp dễ bay hơi của sản phẩm cô đặc và chất đẩy khí hóa lỏng hoặc nén.
Khi van được kích hoạt (ấn xuống hoặc nghiêng), nó sẽ mở ra một lối đi thông thoáng. Do áp suất bên trong của hộp cao hơn đáng kể so với áp suất khí quyển bên ngoài nên sản phẩm được đẩy lên trên một cách mạnh mẽ hoặc êm ái thông qua cơ cấu van. Hình dạng của van xác định chính xác cách sản phẩm được giải phóng—dù là dạng sương mịn, dạng phun thô, dạng bọt đậm đặc hay dòng ổn định.
Nguyên lý chênh lệch áp suất
Toàn bộ hệ thống hoạt động theo một phương trình vật lý cơ bản: ΔP = P nội bộ − P bên ngoài . miễn là P nội bộ vẫn lớn hơn P bên ngoài (áp suất khí quyển), chất lỏng sẽ tăng tốc tự nhiên về phía lỗ thoát ngay khi hàng rào cơ học của van bị phá vỡ.
2. Cấu tạo của Van khí dung: Các thành phần chính
Một van khí dung tiêu chuẩn nhìn từ bên ngoài có vẻ nhỏ gọn nhưng nó được lắp ráp từ nhiều bộ phận phụ được sản xuất với dung sai cực kỳ chặt chẽ (thường được đo bằng micron). Lỗi ở bất kỳ bộ phận nào sẽ dẫn đến bình bị rò rỉ, hệ thống bị tắc hoặc hiệu suất phun kém. Dưới đây là các trụ cột cấu trúc của cụm van khí dung cổ điển:

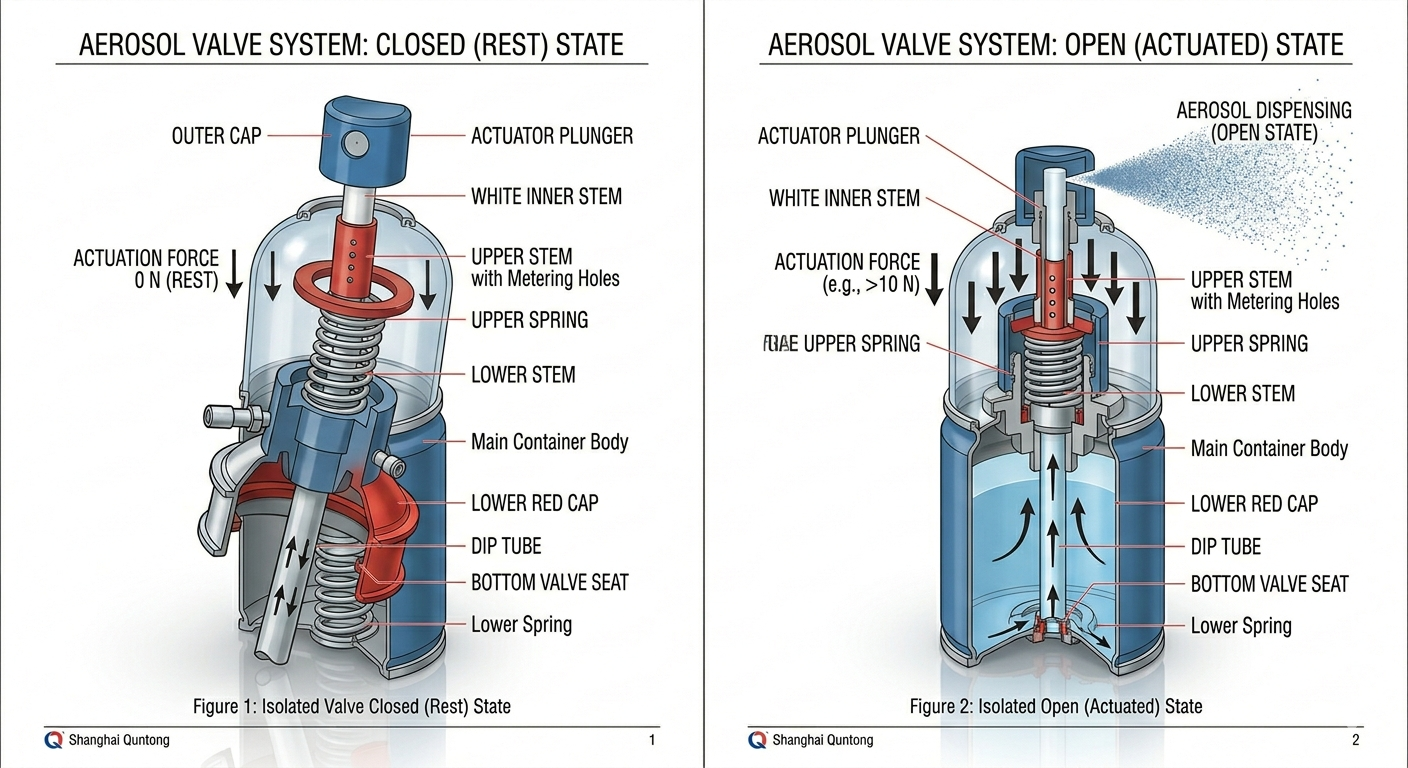

Hình 1: Giải phẫu mặt cắt ngang và các bộ phận chính của van khí dung ở Trạng thái nghỉ (Đóng).
| thành phần | Chức năng & Vai trò kỹ thuật |
|---|---|
| 1. Bộ truyền động (Nút) | Phần hướng về phía người dùng được nhấn để phân phối sản phẩm. Nó kết hợp lỗ thoát cuối cùng và các bộ phận phun để chia dòng chất lỏng thành kiểu phun mong muốn (nguyên tử hóa). |
| 2. Thân cây | Kênh dọc hỗ trợ bộ truyền động. Nó chứa các lỗ nhỏ bên trong (lỗ đo sáng) cho phép công thức điều áp đi vào kênh gốc từ thân van. |
| 3. Vòng đệm ngoài | Một vòng đàn hồi đàn hồi bịt kín giao diện giữa thân van và cốc lắp, ngăn không cho bất kỳ sản phẩm hoặc chất đẩy nào thoát ra ngoài khi đóng van. |
| 4. Mùa xuân | Thường được sản xuất từ thép không gỉ, lò xo tác dụng lực hướng lên không đổi lên thân van, đảm bảo van ngay lập tức đóng lại và đóng lại ngay khi người dùng nhả bộ truyền động. |
| 5. Vỏ (Thân van) | Buồng trung tâm bao quanh lò xo và giữ thân cây. Nó điều chỉnh tốc độ dòng chảy của sản phẩm thông qua các hạn chế ở đáy và bên cụ thể (vòi hơi). |
| 6. Cốc gắn | Đế kim loại (thường là thiếc hoặc nhôm) giữ toàn bộ cụm van vào vành của thân bình xịt. Nó thường được phủ một lớp sơn bảo vệ để chống ăn mòn. |
| 7. Ống nhúng | Một ống nhựa hẹp kéo dài từ đáy vỏ đến đáy bình xịt, đảm bảo rằng chất cô đặc sản phẩm lỏng được hút lên sạch sẽ mà không để lại cặn quá mức. |
3. Cơ chế từng bước: Nó hoạt động như thế nào?
Để hiểu đầy đủ cách hoạt động của van khí dung, chúng ta phải xem xét quá trình chuyển đổi giữa hai trạng thái chính của nó: Trạng thái nghỉ (Tĩnh) và Trạng thái kích hoạt (Động) .
Hình 2: Vận hành động – Trạng thái kích hoạt (Mở) thể hiện các đường dẫn chất lỏng mở và dòng phân phối khí dung hoạt động.
Giai đoạn 1: Trạng thái nghỉ (Van đóng)
Khi bình xịt nằm yên trên kệ, lò xo bằng thép không gỉ bên trong sẽ đẩy thân bình lên trên một cách chắc chắn. Hành động này ép chặt vai trên thân vào miếng đệm đàn hồi bên ngoài. Điều quan trọng là các lỗ đo nhỏ (lỗ) được khoan vào bên cạnh thân van được đặt hoàn toàn phía trên hoặc bị chặn hoàn toàn bởi thân rắn của miếng đệm. Bởi vì các lỗ vào được bịt kín khỏi buồng điều áp phía dưới nên không có công thức nào có thể thoát ra ngoài. Thùng chứa vẫn hoàn toàn kín khí và chống rò rỉ.
Giai đoạn 2: Kích hoạt (Mở van)
Khi người dùng tác dụng lực xuống nút truyền động, họ sẽ thắng được phản lực của lò xo bên trong. Thân cây di chuyển xuống phía dưới buồng chứa. Sự dịch chuyển vật lý này làm dịch chuyển các lỗ đo của thân van bên dưới đường đệm, để chúng trực tiếp vào bên trong vỏ van điều áp.
Cơ học dòng chảy: Ngay lập tức, môi trường áp suất cao đẩy sản phẩm lỏng đi qua ống nhúng, vào vỏ van, qua các lỗ thân van mới lộ ra và đi lên giữa thân van. Sau đó, nó lao vào buồng truyền động, nơi nó được đẩy qua một lỗ vòi cực nhỏ ra không khí mở.
Giai đoạn 3: Nguyên tử hóa và thoát
Khi sản phẩm thoát ra khỏi lỗ của bộ truyền động ở áp suất khí quyển, chất đẩy khí hóa lỏng hòa tan sẽ nhanh chóng giãn nở và chuyển sang trạng thái khí thực sự. Sự giãn nở mạnh mẽ này làm vỡ dòng sản phẩm lỏng thành hàng triệu giọt cực nhỏ, tạo ra sương mù hoặc bọt khí dung đồng nhất, hoàn hảo, tùy thuộc vào thiết kế cấu hình vòi phun.
4. Van liên tục và van đo lường
Tùy thuộc vào ứng dụng cần thiết, các nhà sản xuất van công nghiệp thiết kế hệ thống xả sản phẩm theo hai cách riêng biệt:
- Van phun liên tục: Đây là những biến thể phổ biến nhất. Sản phẩm phun không bị gián đoạn miễn là bộ truyền động vẫn bị ấn xuống. Chúng được ưa chuộng rộng rãi cho các sản phẩm như nước xịt phòng, sơn xịt và xịt toàn thân.
- Van định lượng: Chủ yếu được sử dụng trong ống hít y tế (chẳng hạn như ống hít hen suyễn) hoặc bình xịt nước hoa cao cấp. Các van này có một buồng bên trong chuyên dụng để cách ly một thể tích công thức chính xác, được đo trước (ví dụ: 50 hoặc 100 microlit). Khi nhấn, chỉ thể tích chính xác đó được phân phối và không thể thoát ra thêm cho đến khi van được nhả hoàn toàn và đặt lại.
5. Tầm quan trọng của việc tùy chỉnh van
Không có thứ gọi là van khí dung "một kích cỡ phù hợp cho tất cả". Độ nhớt, sức căng bề mặt và sự lựa chọn chất đẩy của công thức hóa học quyết định rất nhiều đến các thông số kỹ thuật van tối ưu. Ví dụ, công thức gốc nước yêu cầu kích thước lỗ và vòi hơi bên trong hoàn toàn khác so với hợp chất hóa học gốc cồn hoặc dầu. Hơn nữa, việc lựa chọn vật liệu đàn hồi cho các miếng đệm phải được đánh giá cẩn thận để đảm bảo khả năng tương thích hóa học và ngăn chặn sự phồng lên hoặc xuống cấp của vật liệu theo thời gian.
Tại Công ty TNHH Vật liệu Bao bì Xịt Quntong Thượng Hải , chúng tôi chuyên tùy chỉnh và sản xuất các cụm van khí dung hiệu suất cao được thiết kế để đáp ứng các tiêu chuẩn quốc tế khắt khe. Bằng cách điều chỉnh đường kính lỗ, chọn độ căng lò xo chuyên dụng và sử dụng các bộ phận chắc chắn, chúng tôi đảm bảo sản phẩm của bạn mang lại kiểu phun tối ưu, thời hạn sử dụng ổn định và độ tin cậy hoàn hảo từ lần phun đầu tiên đến lần phun cuối cùng.
